水インフラを支える荏原の流体技術と信頼性を、手のひらサイズに。貴社の装置の付加価値を高めます。
「装置をこれ以上小さくできない…」

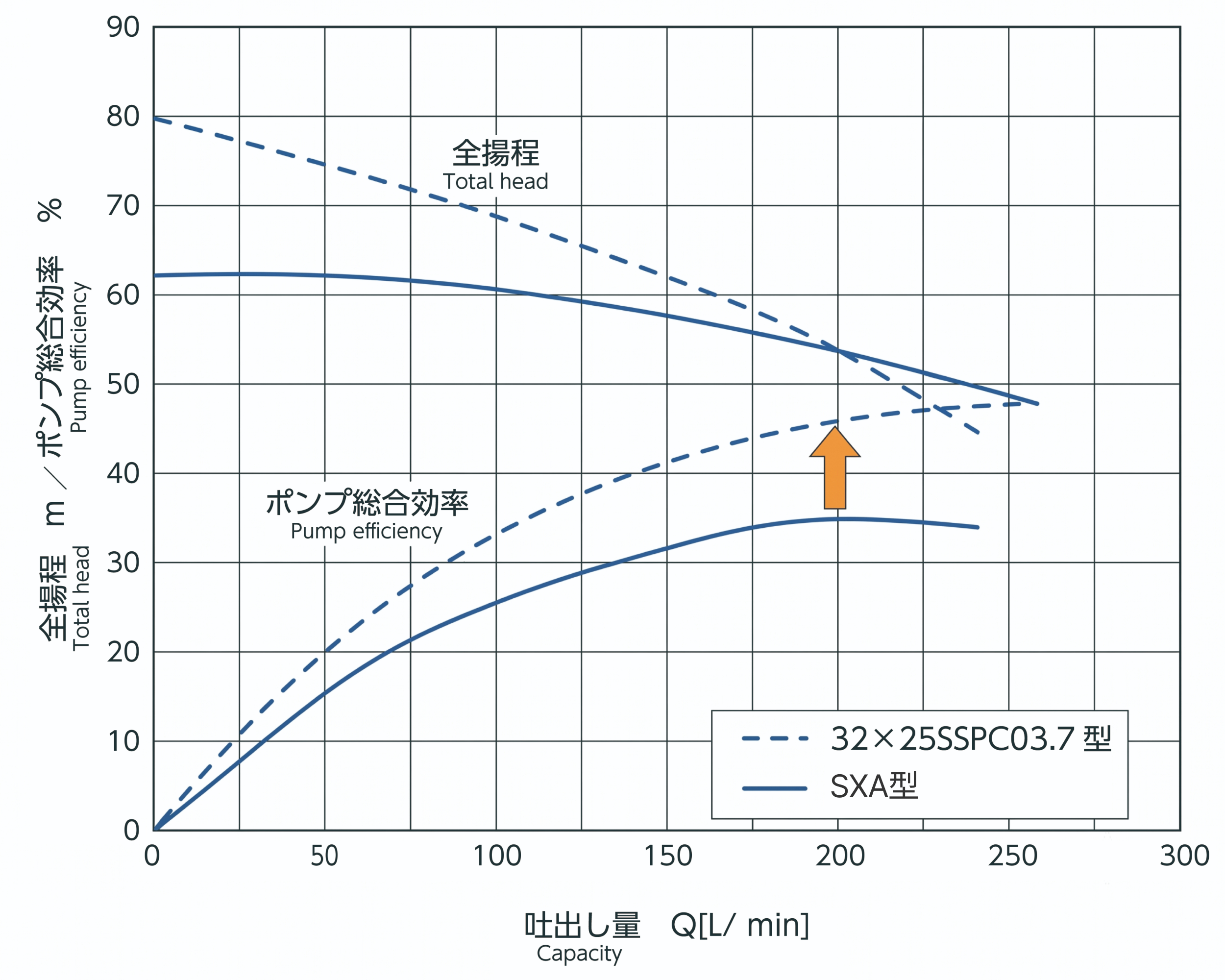

そのボトルネックは、ポンプの形状にあるかもしれません。 従来体積比1/8の大幅な小型化と、最大25%の省エネ性能が、装置に新たな自由を提供します。
※小型化および省エネ性能の値は、従来の弊社キャンドモータポンプSXA型と比べた場合です。
※外観・仕様（または性能）は予告なく変更されることがあります。

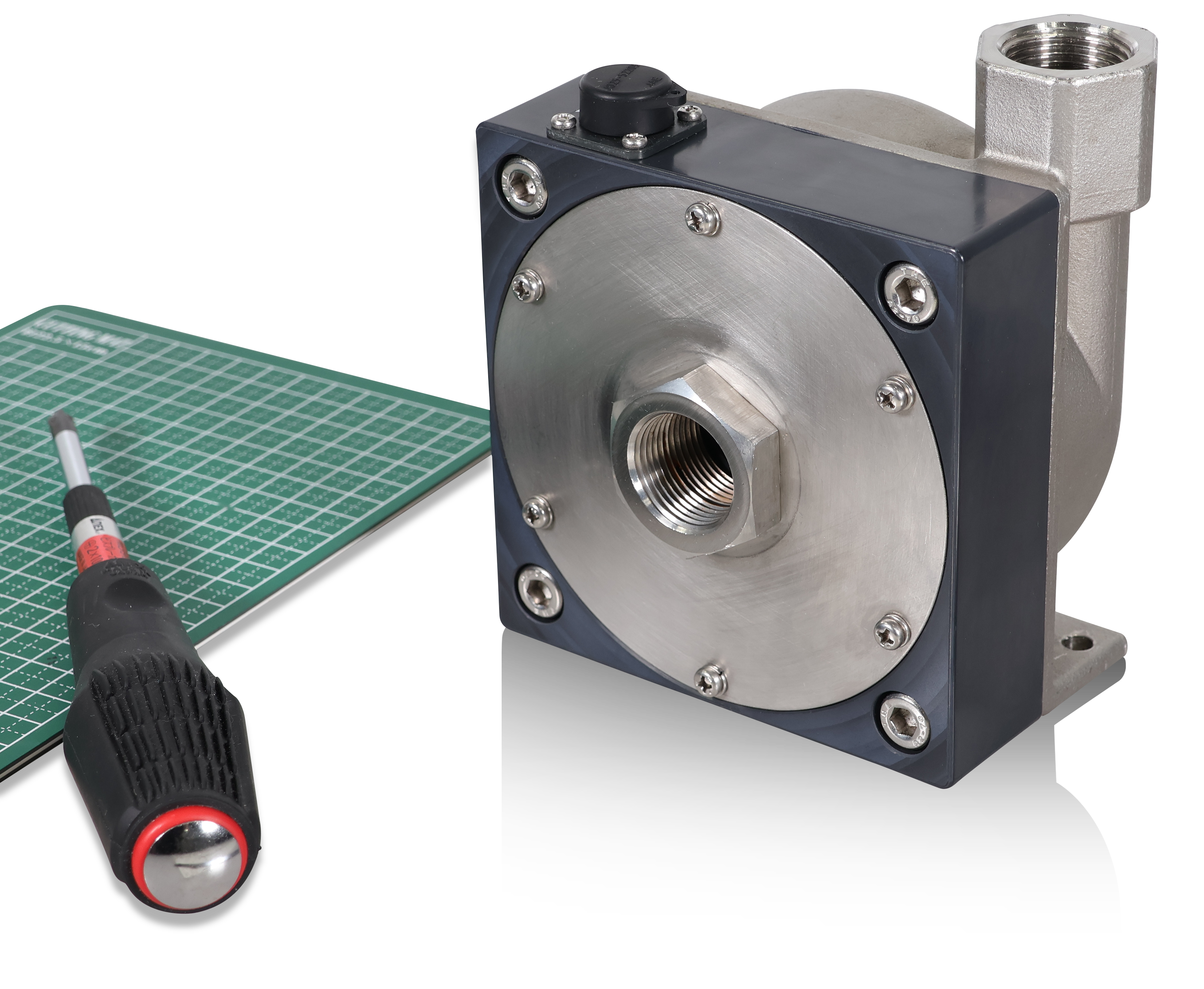

装置設計を自由にする、小型キャンドモータポンプ SSPC型/SSPD型
その「隙間」に、ポンプが入ります。
ポンプが装置の制約になっていませんか？
「部品」ではなく「自由」を提供します
SSPC型/SSPD型ポンプ導入による3つのブレイクスルー

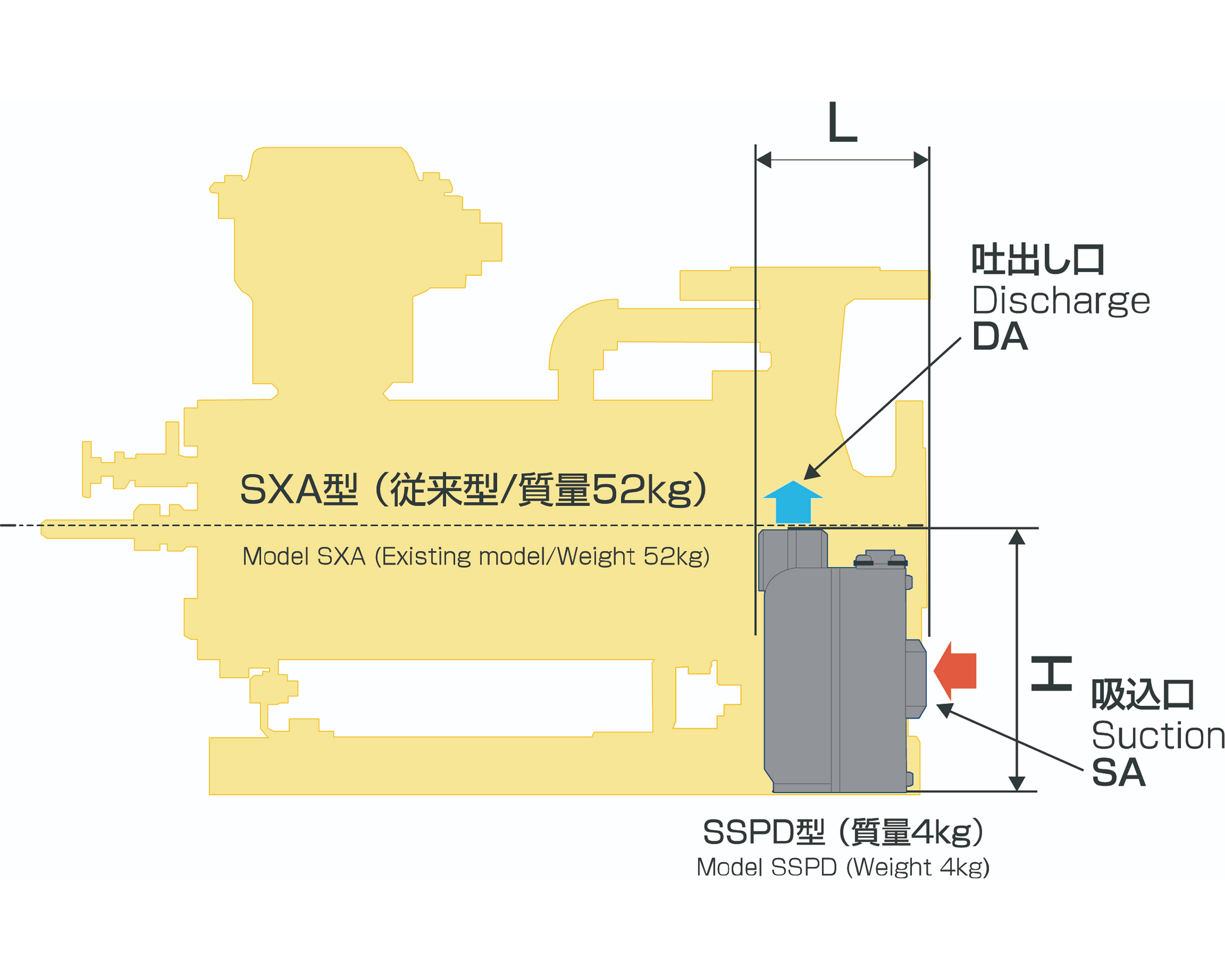

装置のダウンサイジングに最適
各種装置が小型化できる、具体的な用途と液質に合わせた確実なソリューションを提供します。
- 【技術の裏付け】なぜ特殊液を安全に送れるのか？

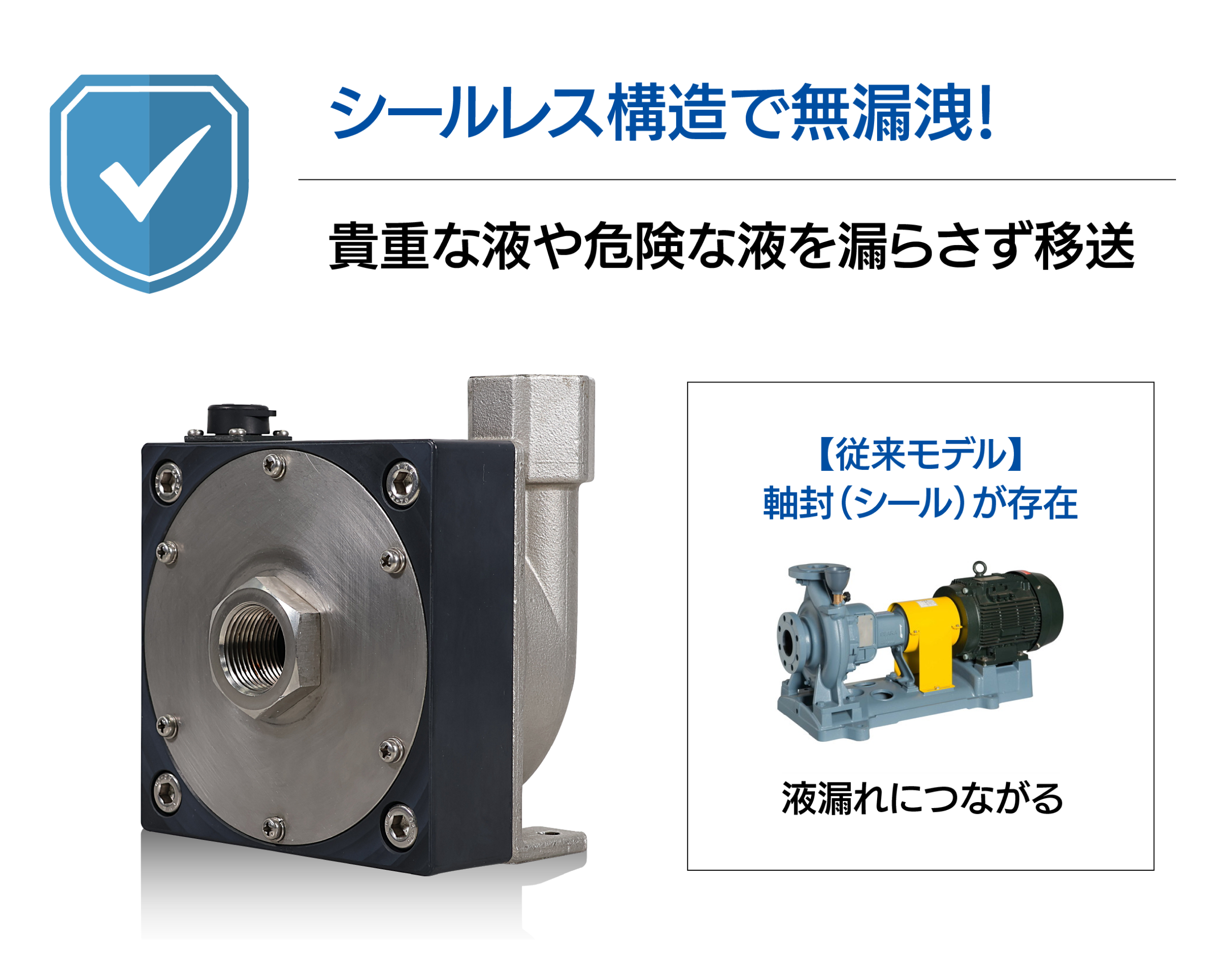

接液部には耐食性に優れた材質を採用。さらに、一体型のキャンドモータ構造により、軸封部がないため、液が漏れるリスクを構造上抑制します。
なぜ、『荏原の小型ポンプ』が選ばれるのか？
「小型」「軽量」「無漏洩」による貢献は装置だけではありません。あらゆる工数を削減し、装置のライフサイクル全体でのコストメリットを出します。
| 従来型・汎用ポンプ | 荏原SSPC型/SSPD型 | |
|---|---|---|
| 【レイアウト変更工数】 | 大 （ポンプサイズを考慮し全体設計が必要） | 小 （既存スペースの隙間などを活かして収める事が可能） |
| 【製造工数】 | 大 （ポンプサイズによってはマテリアル・ハンドリング機器を使用） | 小 （軽量なため担当者によるハンドリング） |
| 【メンテナンス工数】 | メカニカルシール構造は完全な無漏洩は困難、部品交換が必要 | シールレス構造による無漏洩 |
| 【結論：装置のライフサイクル全体】 | 結果的に工数がかかる | 優れた工数削減とリスク回避 |
あらゆる角度から、その性能をご確認ください
Web上で操作できる3Dモデルと、特徴がわかる紹介動画をご用意しました。
インタラクティブ3Dモデル
クリックすると別タブが立ち上がり、マウスで製品モデルを自在に操作、分解が可能なコンテンツです。
製品紹介動画
荏原史上最小型化キャンドモータポンプのご紹介です。医療・医薬業界、電池製造、半導体製造等に広く適用できる製品です。

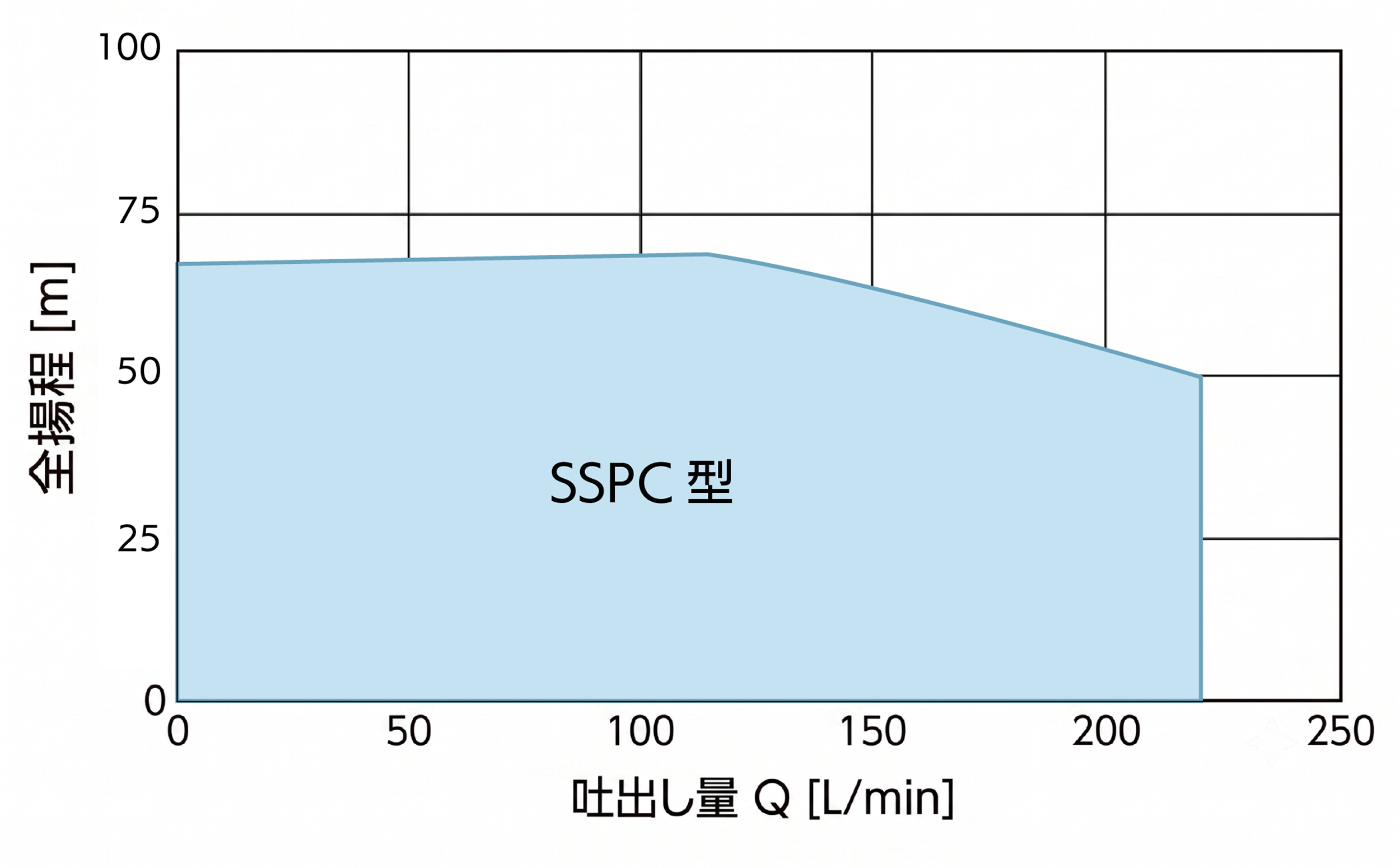

製品仕様・性能範囲
小流量から大流量まで、用途に合わせて選べるラインナップです。

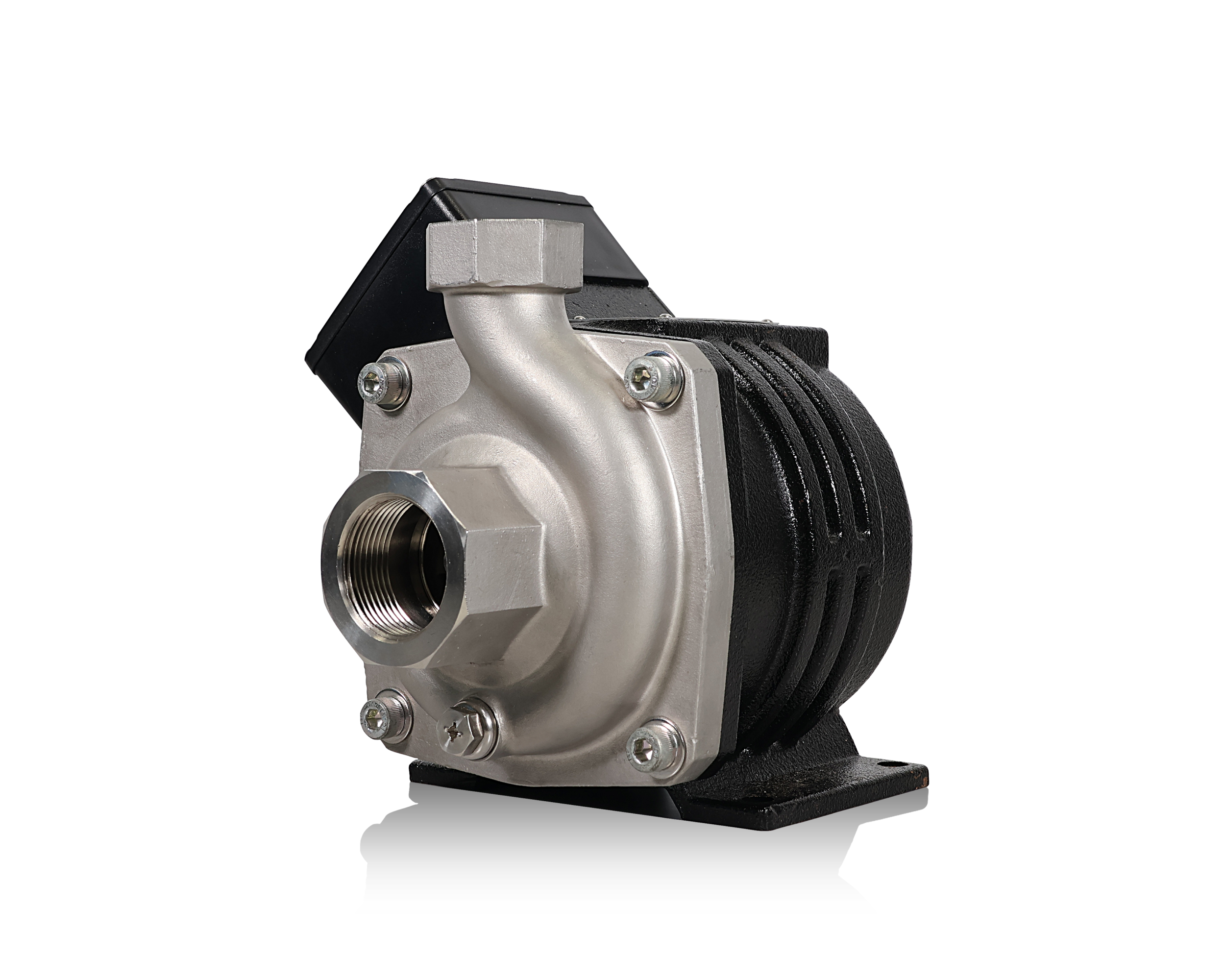

【SSPC型 仕様】
| 出力 | 3.7 kW |
|---|---|
| 取扱液温度 | -20℃～+90℃ |
| 質量 | 15kg |
| 騒音 | 60dB |
| 接続 | Rc1 1/4 吸込×吐出し:めねじ |
| 材質 | 羽根車・ケーシング:SCS14 モータフレーム:FC200 |
| 最高回転数 | 6,000 rpm |
| 設置場所 | 屋内、周囲温度0 ～ 40 ℃ |
| 駆動 | 三相200V、インバータ駆動 |

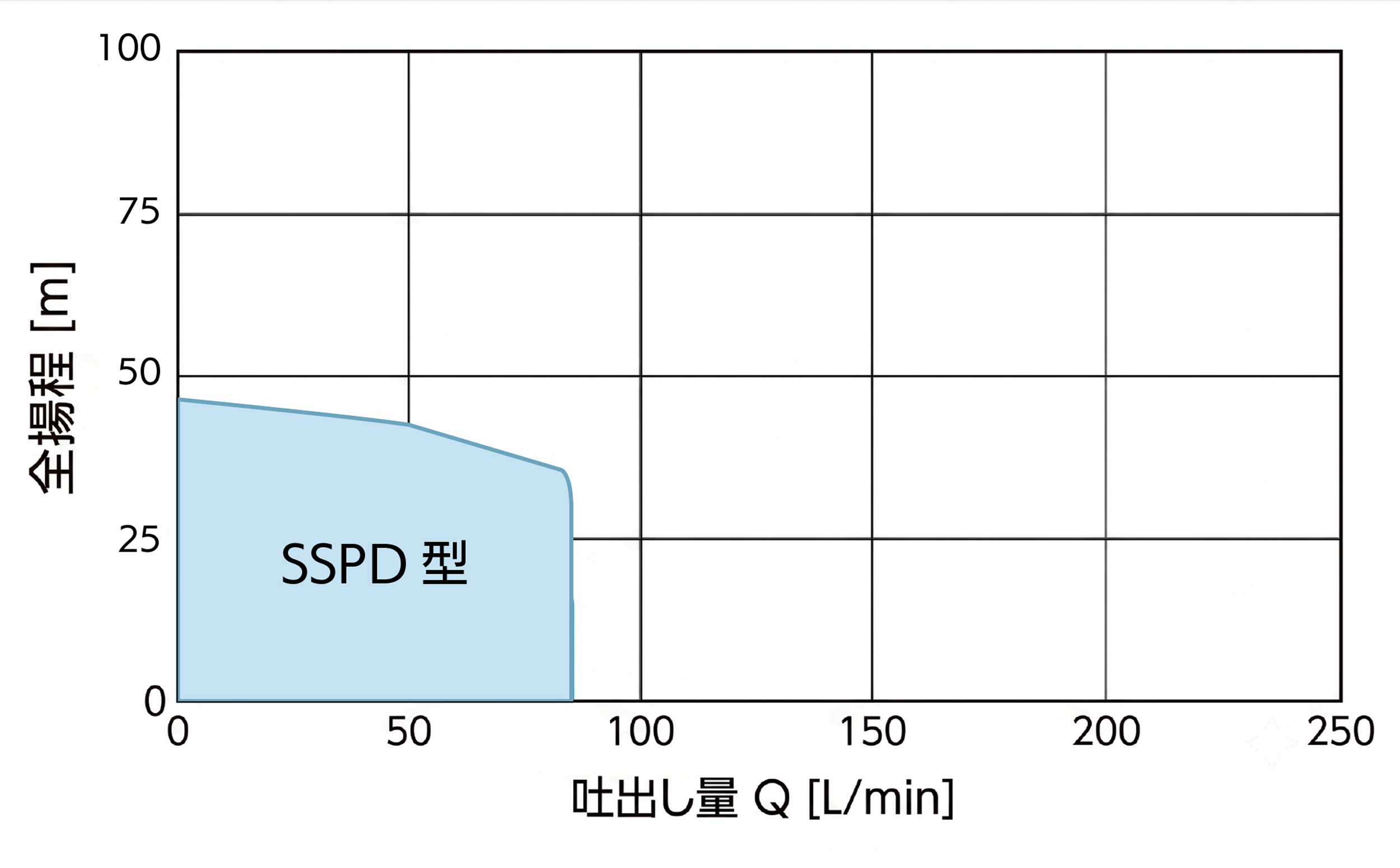

【SSPD型 仕様】
| 出力 | 1.1kW |
|---|---|
| 取扱液温度 | -20℃～+90℃ |
| 質量 | 4kg |
| 騒音 | 56dB |
| 接続 | Rc3/4 吸込×吐出し:めねじ |
| 材質 | 羽根車：特殊耐熱樹脂、ケーシング：SCS14、モータフレーム：特殊耐熱樹脂 |
| 最高回転数 | 6,000 rpm |
| 設置場所 | 屋内、周囲温度0 ～ 40 ℃ |
| 駆動 | 三相200V、インバータ駆動 |
よくあるご質問 (FAQ)
Q. 酸性・アルカリ性などの化学液や各種冷媒などの特殊液は対応できますか？
A. 接液部にはSCS14等の耐食性に優れた材質を使用しておりますが、液体の種類・温度・粘度等によって適正を確認しますので、詳細はお問い合わせください。本ポンプに限らずラインナップ全体から最適なポンプをご提案します。
Q. メンテナンス頻度とサービス部門の負担軽減について
A. 当製品は軸封（メカニカルシール等）を持たないシールレスポンプなので、定期的なシール交換作業や納入後のお客様先での液漏れ対応を低減し、メンテナンス工数およびサービス部門の負担軽減に貢献します。
Q. インバータは必要ですか？
A. はい、別置きのインバータ駆動が必須となります。推奨インバータ（VFD）はお問い合わせください。
Q. 50Hz/60Hzにより機種は変わりますか？
本製品はインバータで駆動するため、50Hz地域/60Hz地域共通の仕様になります。地域により在庫種類が増えることを防ぎます。
Q. 装置に組み込む場合、ポンプの騒音が気になります。
本製品はポンプ冷却用のファンがついていないため、他の同出力ポンプに比べると騒音は小さいです。
Q. 高負荷時や液温変化時に、ポンプが空回り（スリップ・脱調）しませんか？
マグネットポンプのように磁気カップリングを持たない構造のため、安定した送液が可能です。
最適なポンプ仕様のご相談を 承っております。
「今のスペースに入るか？」「この特殊液は送れるか？」など、装置設計におけるポンプの課題をお聞かせください。要件をヒアリングし、貴社の装置に最適な仕様をご提案いたします。
- 貴社の装置・用途に合わせた最適な仕様選定
- 特殊液・レイアウト制約のご相談
お問い合わせ・技術相談
※カタログ記載の標準仕様を超える特殊な条件（温度・液質等）についても検討いたします。諦める前にご相談ください。
